собираю 3д принтер

Сообщение Сергей_Михайлович » Пт июл 05, 2013 23:46

Думал о принтере давно, руки чесались сильно... а может от бешенства :) За основу брал прюшу.
Были куплены: Электроника на дуньке мега, шилд РАМПС 1.3, движки шаговые, нагревательный стол, экструдер, линейные подшипники (брал у Романа). Алюминиевый профиль.
Жду когда поступят направляйки в магазин Дуксе
И начал потихоньку собирать все в кучу

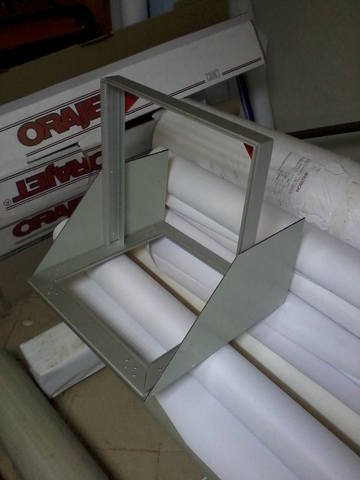

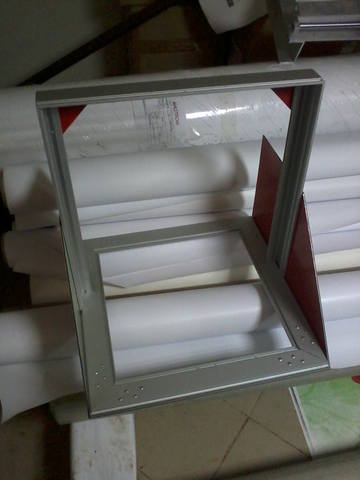

Сам скелет принтера был собран буквально минут за 15 и заснял только готовый вариант

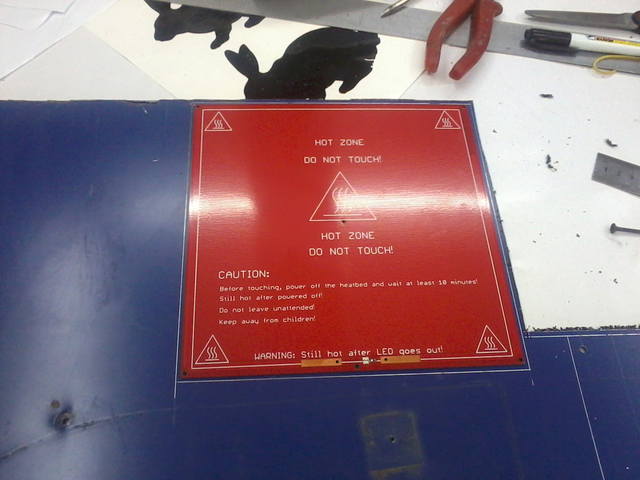

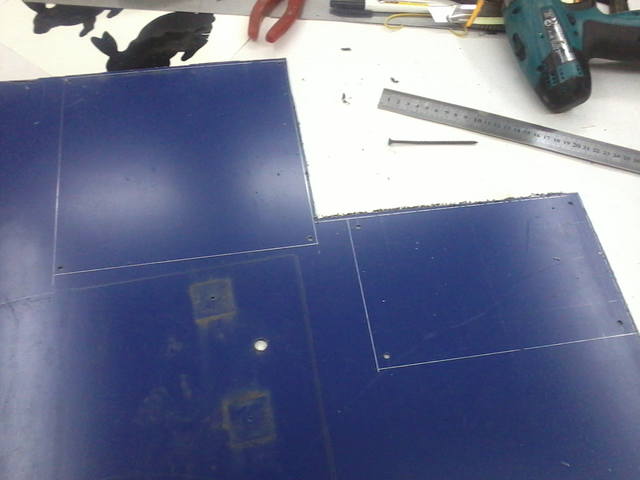

Далее разметил и выпилил композит под нагревательный стол

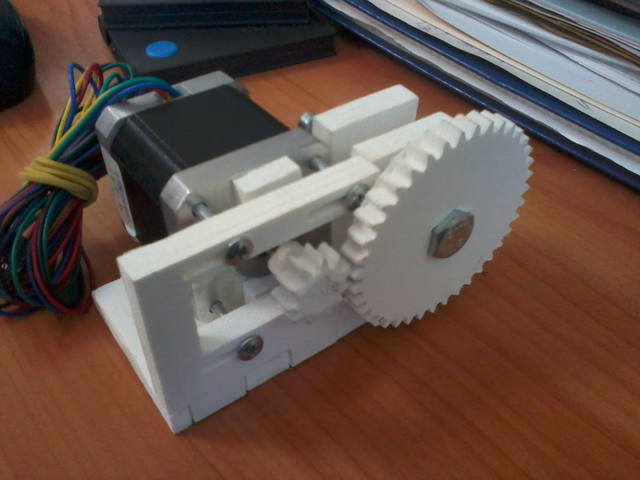

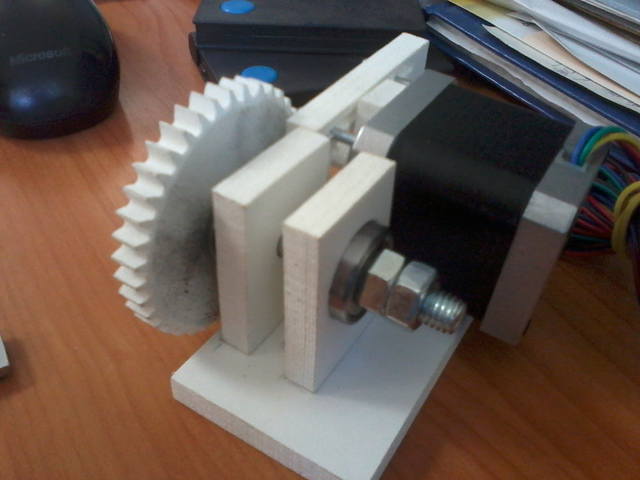

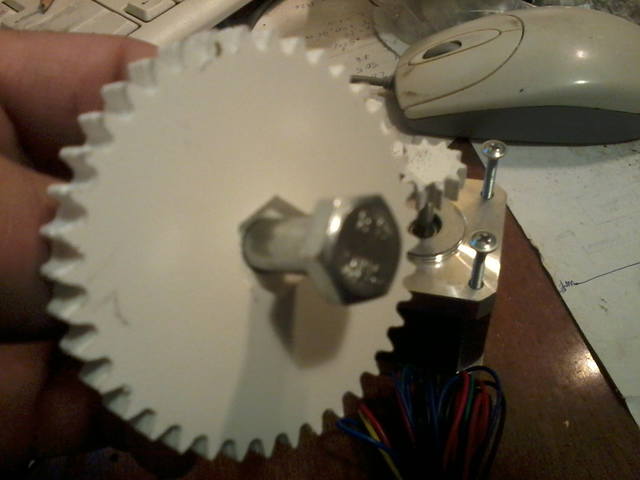

напилил на фрезерном деталек под подачу прутка и собрал в кучу

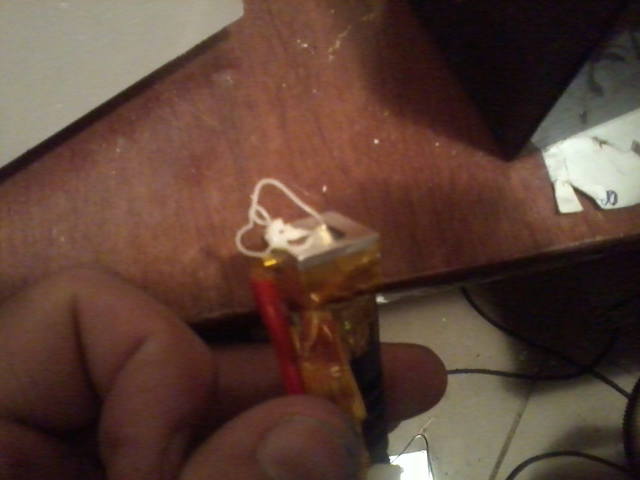

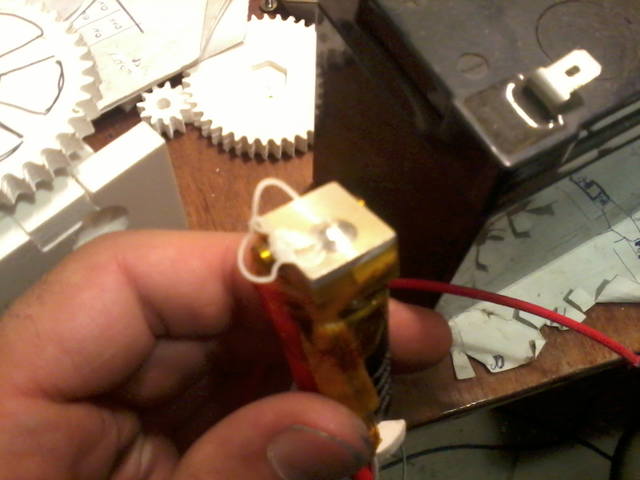

Сегодня пришел АБС пластик и конечно я не удержался и попробовал его пропустить через экструдер......сволочи прислали браковый экструдер, нет конечно пластик вылезает через сопло, но он и лезет с другого места, там изначально виден дефект при сверловке (диаметр сверла 3мм) сверло чуть не вылезло из самого сопла, там, где распологается выходное отверстие диаметром 0,4 мм. Фото не очень так как на телефон, а макросъемки на нем нет.
Буду ругаться на них...
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
al-drw
Сообщения: 605
Зарегистрирован: Пт сен 24, 2010 23:00
Откуда: Костромская обл.г.Шарья

Re: собираю 3д принтер

Сообщение al-drw » Сб июл 06, 2013 09:31

тема интересная,следим.
Ругаться надо,вот только времени жалко за чужое раздолбайство(опять ждать).
в поисках рождается истина.
колхоз дело добровольное.

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Сб июл 06, 2013 15:00

Ну пока все в процессе сборки и жду когда появятся валы на 10мм. Обидно то, что купил полностью собранный экструдер, а он оказался....
Забыл указать размеры... сей коробочки. 500*500*500мм
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
Carcass3535
Сообщения: 351
Зарегистрирован: Вс июл 31, 2011 20:34
Откуда: Донецк

Re: собираю 3д принтер

Сообщение Carcass3535 » Сб июл 06, 2013 18:40

Ну жесть !!! . Экструдер на 500*500*500 может потянуть ПВХ панель нв 250 мм бытовую для отделки в несколько полос !!!
Может я чего-нибудь не так понял с размерами ? Может все-таки поменьше размеры??
Последний раз редактировалось Carcass3535 Сб июл 06, 2013 18:48, всего редактировалось 1 раз.
Цифровой аэрограф - уже реальность, а не мечта.

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Сб июл 06, 2013 18:47

Carcass3535 писал(а):Ну жесть !!! . Экструдер на 500*500*500 может потянуть ПВХ панель нв 250 мм бытовую для отделки в несколько полос !!!
Может я чего-нибудь не так понял с размерами ?

Это размер коробки. Стол похож на "стандартный" 250х250мм.
К слову о экструдере - неудачная модель(видать из дешевых выбрали?). лучшеб брали со сменными "наконечниками" чтоб в будущем можно было сменить на другой диаметр(например 0.2мм для "высокоточной" печати, или на 0.8мм для скоростной печати чего-то большого).

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Сб июл 06, 2013 19:43

Это габариты самого принтера.
По экструдеру - писали, что самая популярная модель, и при том самая дорогая (2450 рублев).
Рабочий стол 214*214мм
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
Carcass3535
Сообщения: 351
Зарегистрирован: Вс июл 31, 2011 20:34
Откуда: Донецк

Re: собираю 3д принтер

Сообщение Carcass3535 » Сб июл 06, 2013 20:06

Ну, перепугали, правда по поводу экструдера, я уж думал чето новое появилось, типа - никаких передвижений, а только по программе из нужных щелей материал лезет :mrgreen: Простите горячую голову с похмелья, уже матричные экструдеры привиделись....
Цифровой аэрограф - уже реальность, а не мечта.

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Сб июл 06, 2013 20:47

Сергей_Михайлович писал(а):Это габариты самого принтера.
По экструдеру - писали, что самая популярная модель, и при том самая дорогая (2450 рублев).
Рабочий стол 214*214мм

2400 рублёв? без подачи? Тоесть просто "горячий конец"?? Это где такое цены??

Аватара пользователя
Carcass3535
Сообщения: 351
Зарегистрирован: Вс июл 31, 2011 20:34
Откуда: Донецк

Re: собираю 3д принтер

Сообщение Carcass3535 » Сб июл 06, 2013 21:20

Сергей_Михайлович, как обстоят дела с Ардуино в вопросе прогаммирования? Как Вам известно, имею свой интерес по теме аэрографа. Хотел бы узнать, как Ваши продвижения в этой области, смогу ли я, к примеру, с начальными знаниями программирования ( уровень первого курса Бейсика и Си начала девяностых ) осилить этот контроллер? Какие трудности появились во время эксплуатации?
Цифровой аэрограф - уже реальность, а не мечта.

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Сб июл 06, 2013 22:04

Carcass3535 писал(а):как обстоят дела с Ардуино в вопросе прогаммирования?


Давай на ты.
Пока полное затишье....
Я тоже думал куда мне с бейсиком и паскалем соваться на язык си....
Причем знаний только по составлению простеньких программ. А оказывается язык понятен даже первоклашке и в сети много учебников и видео уроков.
Трудностей с контроллером не заметил, только затруднения при составлении работающих кодов, ну это как всегда при програмировании - нужна отладка.
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Вс июл 07, 2013 17:05

Вот съездил на работу и заснял:
Контроллер с шилдом и ЖК дисплеем
Сам пластик
В ожидании валов
Немного по конструкции
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Вт июл 09, 2013 19:43

Сегодня отправил экструдер обратно.
Выпилил для подшипника обойму
Как должно быть
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Ср июл 10, 2013 20:27

перепилил шестерни
Это на ось Z
Залежались две муфты вот их и приспособил.
Двигатели на ось зет спаяны параллельно, получились сельсины - вращаешь вал одного двигателя, второй вращается так-же
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Ср июл 10, 2013 20:57

Зря ось Z спараллелили движки - лучше когда параллелят "исходящий сигнал" на драйверы. Хотя, если движки не очень сильные - один драйвер может и потянуть.
К слову - не зря на шилде есть место под пятый драйвер ;)

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Ср июл 10, 2013 21:03

Знаю что не есть хорошо, но на прюше так и сделано. На этот пятый драйвер в дальнейшем планируется второй экструдер.
