собираю 3д принтер

обсуждение новых проектов и идей

Модераторы: Ruz_and, Master-VRI, al-drw

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Сб июл 27, 2013 20:25

Отправили обратно второй экструдер....... Ждемс.

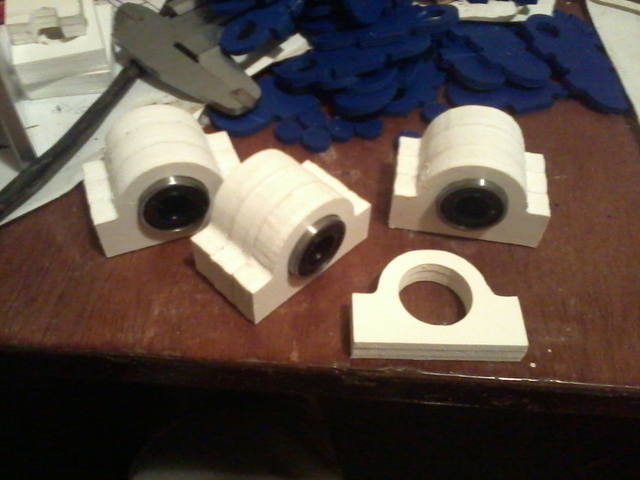

Пока жду валы, переделал крепление подшипника
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
al-drw
Сообщения: 605
Зарегистрирован: Пт сен 24, 2010 23:00
Откуда: Костромская обл.г.Шарья

Re: собираю 3д принтер

Сообщение al-drw » Сб июл 27, 2013 20:46

второй чё тоже дохлый
в поисках рождается истина.
колхоз дело добровольное.

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Сб июл 27, 2013 22:31

Упаси Господи. :)
Первый они получили обратно, теперь жду второй когда ко мне приедет.
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
Argusstar
Сообщения: 392
Зарегистрирован: Пн ноя 10, 2008 00:00
Откуда: Россия г.Омск

Re: собираю 3д принтер

Сообщение Argusstar » Пн июл 29, 2013 12:44

Подскажите пожалуйста подойдёт ли дши200-2-1 к драйверу A4988 и вообще можно его использовать в 3д принтере?

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Пн июл 29, 2013 17:28

Можно. Тока скорость будет низкая.

Аватара пользователя
Argusstar
Сообщения: 392
Зарегистрирован: Пн ноя 10, 2008 00:00
Откуда: Россия г.Омск

Re: собираю 3д принтер

Сообщение Argusstar » Пн июл 29, 2013 18:30

насколько низкая и почему?

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Пн июл 29, 2013 19:06

У двигателей есть такой параметр "приемистость":
Переходные режимы — основные эксплуатационные режимы шаговых двигателей, включающие в себя пуск, торможение, реверс, переход с одной частоты на другую. Основным требованием, предъявляемым к шаговым двигателям в переходных режимах, является сохранение синхронизма при изменении частоты управляющих импульсов — отсутствие потери шага.
Для каждого шагового двигателя существует некоторая предельная частота подачи управляющих импульсов fпр , при которой ротор еще следует за скачкообразно изменяющимся полем статора. Эту частоту называют частотой приемистости. Частота приемистости характеризует пусковые свойства шагового двигателя — максимальную частоту управляющих импульсов, при которой возможен пуск без выпадения из синхронизма. Она возрастает с увеличением синхронизирующего момента, уменьшением углового шага, нагрузки и момента инерции.

Для ДШИ200-2-1 эта частота 1000Гц(хотя по больше части "Б/У" движки выше 600Гц уже не стартуют :( ).
А вообще вот почитайте: http://www.induction.ru/library/book_00 ... 7/7-6.html
И да - импортные шаговики бегают на частотах в 4-5кГц.

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Вт июл 30, 2013 19:24

Закреплены двигатели
URL=http://vfl.ru/fotos/9b4a78ec2797037.html]Изображение[/URL]
И шпилки М8

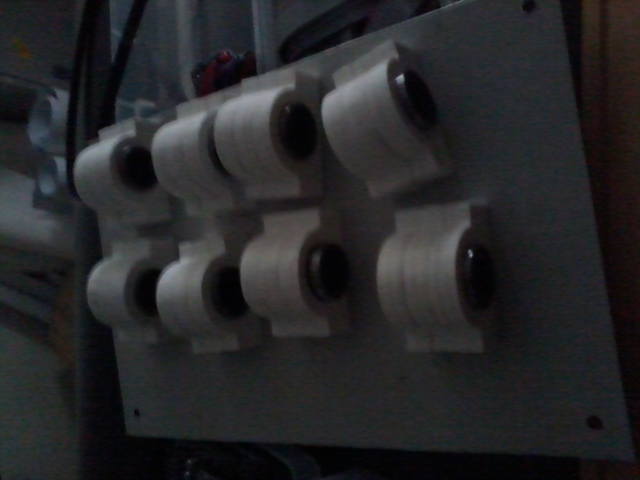

Нижнее крепление
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Вт июл 30, 2013 22:59

Эм, мине глаза не врут или вы крепление и "стол" из композита сделали? Не боитесь что будет слишком "хлипким" и стол не поплывёт от температуры?

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Чт авг 01, 2013 07:28

Нет, не боюсь. К этому столику будет крепиться нагревательный стол, как у прюши.
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Чт авг 01, 2013 11:16

Я про то что композит ХЛИПКИЙ! Зэт будет колбасить-ведь. Да и стол, даже с прокладкой прилично греет - выгнет композит - к бабке не ходить!

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Пт авг 02, 2013 20:35

Не сказать, что композит хлипкий, если будет его изгибать, то заменю на другой материал, но сперва хочется его испытать. Кстати специально взял строительный фен и "жарил" композит несколько минут.... Ему хоть бы что. Поживем-увидим. А не не так.... попечатаем....посмотрим.
Кстати пришел мой экструдер
И каптон, шириной 100мм
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок

Аватара пользователя
megagad
Сообщения: 608
Зарегистрирован: Пн сен 03, 2012 11:41

Re: собираю 3д принтер

Сообщение megagad » Пт авг 02, 2013 22:29

А вы как его грели? В воздухе "навесу"? Простой опыт - привинтить к столу в 4 углах и после прогрева сверху приложить линейку ;) Хотя обычно и так виден "горб".
Кстати - каптон во сколько обошёлся??? И где заказывали?

ВлкВова
Сообщения: 221
Зарегистрирован: Чт июл 12, 2012 21:19

Re: собираю 3д принтер

Сообщение ВлкВова » Пт авг 02, 2013 22:38

Извини Сергей_Михайлович, не удержался - в твоей теме не по теме…
Argusstar подойдёт ли дши200-2-1 к драйверу A4988 и вообще можно его использовать в 3д принтере?

Начнем по порядку - подойдет… если не выжимать из ДШИ200-2-1 предельных параметров и это как раз относится ко второй части вопроса: экструдер это не фрезу таскать - конечно подойдет
Megagad …Можно. Тока скорость будет низкая.

Что скорость низкая, а какая нужна, по крайней мере (с экструдером) 3-4 тысячи шагов в секунду даст.
Megagad Для каждого шагового двигателя существует некоторая предельная частота подачи управляющих импульсов fпр , при которой ротор еще следует за скачкообразно изменяющимся полем статора. Эту частоту называют частотой приемистости. Для ДШИ200-2-1 эта частота 1000Гц(хотя по больше части "Б/У" движки выше 600Гц уже не стартуют)

Немножко уточним - частота приемистости действительно - предельная частота отработки шага, но при старте с нулевой скорости и без внешней нагрузки. При старте в рабочих режимах, частота приемистости падает из-за дополнительного момента сопротивления и дополнительного момента инерции нагрузки. Однако максимальная скорость ШД, в несколько раз превышающая начальную частоту приемистости и может быть достигнута применением постепенного наращивания скорости (разгон) - пока момент сопротивления станка не превысит момент отдаваемый ШД.
Причем с ростом скорости момент сопротивления станка растет почти квадратично, а момент ШД почти квадратично падает (да еще, чтоб гарантированно не было пропуска шагов нужен определенный запас по моменту). Качественный драйвер и позволяет обеспечить максимальную скорость ШД за счет высокой скорости переключения и подачи максимально допустимого для ЩД напряжения (в данном случае вышеназванный драйвер не может обеспечить предельно высокого напряжения для данного двигателя (в паспорте на драйвер подано напряжение56В, хотя транзисторы там используются дерьмо, да еще и включены по схеме дарлингтона)), но обычно указывается 30В - драйвер может обеспечить 35 без малого.
И еще несколько слов о вышеназванном драйвере ШД - соотношение цена/уровень схемотехники, выше всяких похвал
- при таких габаритах (5*5мм) 2А/35В - значит очень современные низкоомные ключи, хотя, впрочем, неизвестны параметры цена/качество - это уже зависит не от разработчика, а от производителя.
megagad Зря ось Z спараллелили движки - лучше когда параллелят "исходящий сигнал" на драйверы

Вообще говоря, лучше как раз параллелить обмотки тогда начинает работать обратная связь и «отстающий» движек получит больше энергии и «догонит» опережающего (разумеется в пределах одного шага - если пропуск то уж…)
Не параллелят-то именно потому, что, обычно, у драйвера тока не хватает :)
Сергей_Михайлович еще один вопрос - параметры: напряжение ток экструдера если можно :oops:
Основное правило русского языка (не я сказал): если вы не знаете, как написать — “сдесь” или “здесь”, пишите “тут”.

Сергей_Михайлович
Сообщения: 534
Зарегистрирован: Вт июн 14, 2011 08:36
Откуда: Удмуртия

Re: собираю 3д принтер

Сообщение Сергей_Михайлович » Сб авг 10, 2013 19:44

Отвечаю на вопросы:
Каптон стоимость= 990руб. Брал в "роботс3Д"
Экструдер - мощность 40 Вт, напряжение 12 В.

Пришли валы на 10мм..... С понедельника продолжу...
90% проблем со станком сидят в метре от него.
Можно бесконечно смотреть на три вещи:
- Как течет вода;
- Как горит огонь;
- И как работает ЧПУ станок
