Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить его?

Добавлено: Сб июл 16, 2011 17:04
fott
Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить его чтоб управлять 2-мя шаговыми двигателями ?

Состав такой должен быть :
1) Контроллер 3х осевой TB6560HQV3-T3

2) Шаговые двигатели 2 шт типа === KH42JM2B

3) Программа VRI-cnc

4) БП 12в 1.3А (Блок питания импульсный)

5) Плата опторазязки 5 осей + релле
(весь товар на сайте http://duxe.ru )

Список полный и если все подключить правильно то работать будут ШД ? или еще что-то надо?

Спасибо заранее.

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Сб июл 16, 2011 17:26
Horeen
Как подключить его чтоб управлять 2-мя шаговыми двигателями?
Всё согласно прилагаемым инструкциям к каждому из ваших компонентов. Если нет в комплекте, то продавец объяснит.
БП 12в 1.3А (Блок питания импульсный)
Для вашей задачи нужен значительно мощнее по току (т.е. от 5.2А до 10.4А в зависимости от выбранного способа подключения обмоток ШД).
Список полный и если все подключить правильно то работать будут ШД ? или еще что-то надо?
Всего хватает (только разберитесь с БП).

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Вс июл 17, 2011 10:21
Horeen
И вот, кстати, всё забываю сказать...
На плате выбранного вами контроллера уже есть опторазвязка и реле управления шпинделем. 5й пункт из ваших покупок выглядит дублированием и без того не очень нужной вещи.

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Вс июл 17, 2011 11:52
кольщик
и какой блок питания вы рекомендуете для моих двигателей? ( сила тока и напряжение? )

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Вс июл 17, 2011 13:04
Horeen
До 10А и вольт 20-30. Из ближайших в местном магазине только этот:
http://duxe.ru/product_info.php?cPath=4 ... cts_id=162

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Вт апр 17, 2012 17:53
River
Добрый день.
Подскажите, возможно ли подключение частотного преобразователя для шпинделя, к данному девайсу? Для управления включением и оборотами шпинделя через компьютер(MACH3).

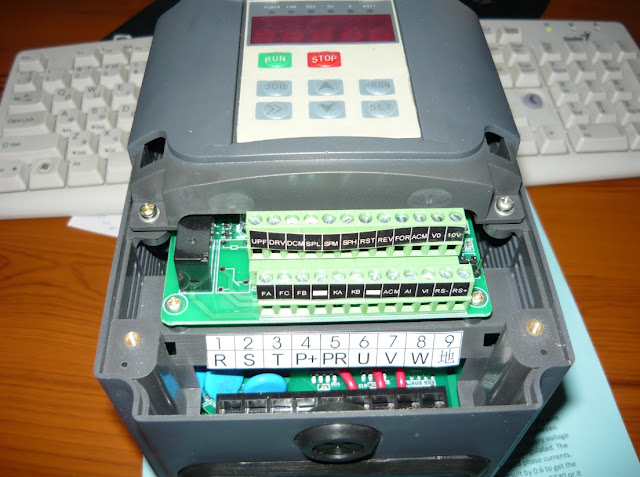

Вот такой частотник


Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Вт апр 17, 2012 18:22
Horeen
Включение\выключение можно реализовать через реле, т.к. цифровые входы у частотников чаще всего на 24в.
Управление скоростью реализовать за счёт DAC на аналоговый вход частотника. На DAC подавать ШИМ, формируемый МАЧем (было там что-то такое для шпинделя). Можно и просто ещё двумя релюхами (типа, быстрее-медленее), но теряется автоматизация процесса. И это всё уже будет идти мимо (в обход) "Контроллер 3х осевой TB6560HQV3-T3 RED", так что, к теме как бы и не относится.
В любом случае, начинать нужно с изучения мануала на частотник. Там в картинках нарисовано как можно, а как нельзя. К тому же, в любом случае, без колупания внутренних настроек частотника не обойтись, а телепатически вам никто эту инфу не передаст.

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Вт апр 17, 2012 18:25
River
Спасибо. Просто думал как-нибудь через него реализовать можно. Жаль. Ну и бог с ним.

Re: Контроллер 3х осевой TB6560HQV3-T3 RED =Как подключить е

Добавлено: Ср июн 06, 2012 20:15
pestorios
я тоже приобрел такой контролер .немогу разобратся как его запустить
