Самодельный кабель-канал

[Сергей_Михайлович]

Решил выложить в отдельную тему, думаю будет полезно большинству.
Материал - вспененный пвх пластик, 4мм, используется в рекламных фирмах

вот в формате dxf

[Сергей_Михайлович]

Главным отличием этой конструкции кабель-канала состоит в том, что в нем нет ни одного самореза, это и послужило основной причиной разработки такого кабеля, за прототип был взят кабель, увиденный на просторах интернета. Но в нем при изготовлении необходимо было делать выборку в боковых детальках, что увеличивает время обработки, вся выборка была заменена на фрезерование дополнительных элементов. (обработка по контуру, при заглублении фрезы на всю глубину)
Все соединения собираются в замок и сидят плотно, для того что-бы они не распались, садим их на супер клей.
Еще одним достоинством этого кабеля является его унифицированность, можно за короткий промежуток времени изготовить каналы под разное сечение внутреннего пространства и под разную толщину материала.
Данный файл кабель-канала имеет сечение 20*45мм.

[Сергей_Михайлович]

Решил добавить фото инструкцию

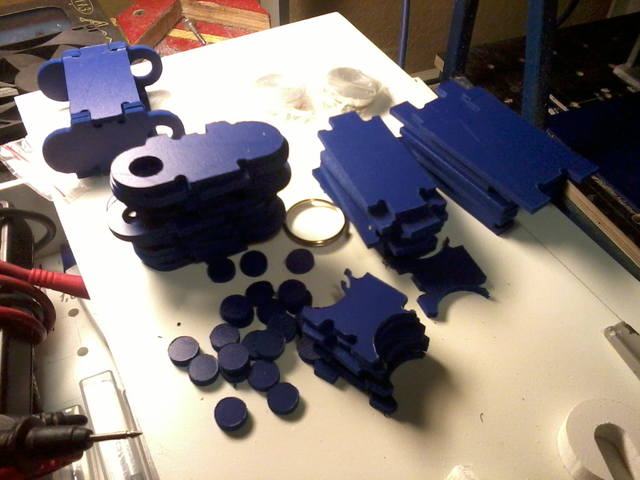

Фрезеруем кучку добра или добрую кучку деталек для будущего кабель-канала

Затем выбираем пару боковин и ограничителей, размещаем их зеркально

Наносим клей на ограничитель

И приклеиваем на боковину

Аналогично продеываем со второй половинкой

Выложим основание и верхнюю крышку

Наносим клей и склеиваем

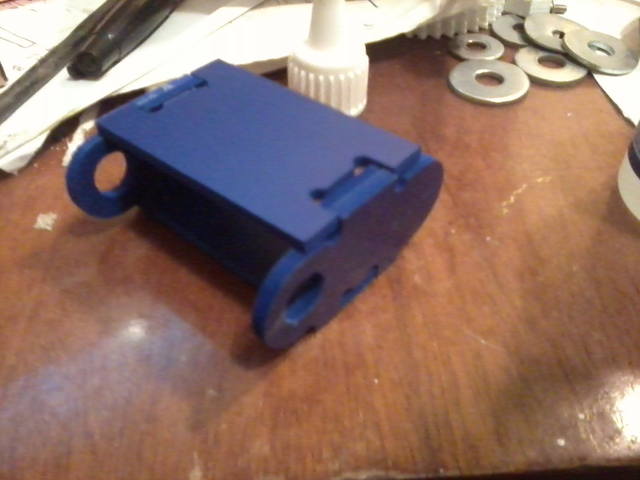

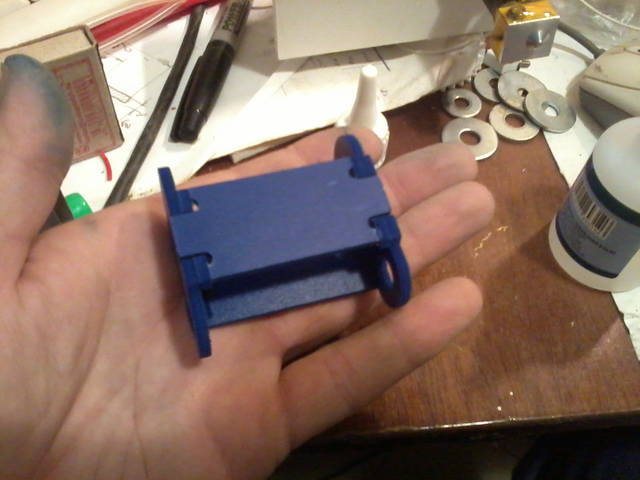

Получаем одно звено

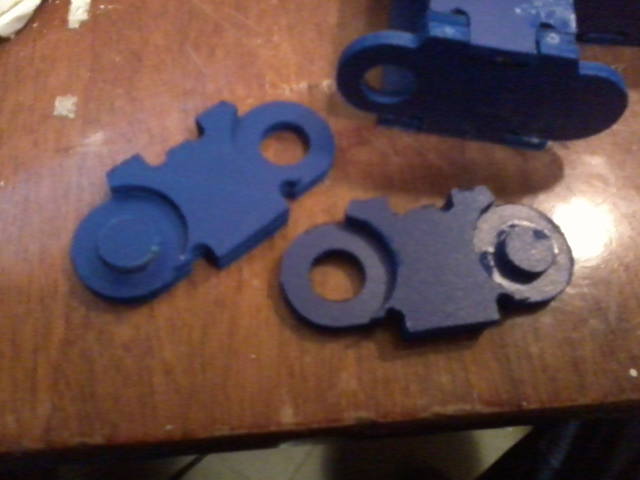

Затем вставляем в отверстие фрезерованный кругляш

капаем на него клей и прижимаем следующей боковиной, должно получиться вот так


клеим опять ограничители

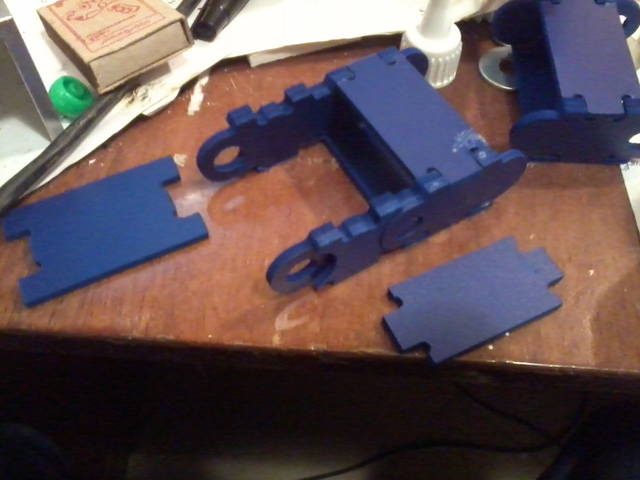

Вставляем боковины в первое звено

и клеим основание и верх

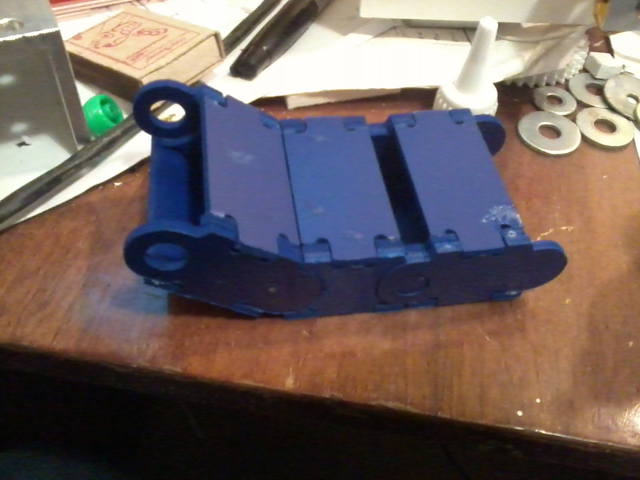

И так операция повторяется до нужной длины кабеля

Следите за излишками клея, если их не убирать или не давать просохнуть, то кабель-канал склеится. Успехов в сборке.

[al-drw]

Вот так нужно преподносить информацию!Респект и уважуха

[Carcass3535]

Привет.
Еще несколько лет назад не запаривался бы с кабель-каналом, и взял бы готовый, но на сегодняшний день почему-то цена на них выставляется несоразмерная другим комплектующим, поэтому данное направление имеет шанс на жизнь и вполне даже перспективное будущее.

[invincible]

Отличная задумка и реализация! А что если еще там куда клеится пятачок сделать колодец на пару десяток - тогда эта кругляшка будет точно и быстро центрироваться =)

[Сергей_Михайлович]

Можно, никто не запрещает, а я так навострился.

[ВлкВова]

Сергей_Михайлович Решил выложить в отдельную тему, думаю будет полезно большинству.
Материал - вспененный пвх пластик, 4мм, используется в рекламных фирмах

Отличная вещь - сразу видно у Автора много пластика, клея и времени. У меня нет ни первого, ни второго, а тем более третьего, поэтому делаем следующее:


Если желательно ослабить ЭМ-связь между цепями прокладываем два шланга, три…
Пять минут и пять «рублев», Кстати - если выйдет из строя, то лечение тоже 5 минут и 5 рублев если разъем выбран правильно (т.е. пролезает в шланг)

[Сергей_Михайлович]

А эстетика ?
Поначалу и у меня так было, тоже устраивало, но хочется лучшего.
Пластик - обрезки, расход клея минимальный, за 15 минут (если все детали готовы) можно метровую "змеюку" собрать.

[ВлкВова]

Ты просто забыл, что у меня "ржавый", а это, по числу шлангов, "РЖАВЫЙ-2"

[Сергей_Михайлович]

Каждому - свое, а я не видел твоего станка, откуда мне знать какой у тебя. Главное чтоб "шурстел" и стружка летела.... , а остальное второстепенно.

[Alexey]

Доброго времени Всем...
Хороший у Вас Сергей Михайлович кабель канал получается...
Но у меня чуть скромнее


Зажигалка для маштабности

А это для сравнения с оригиналом

С уважением Алексей
P.S.
Если кому интересно могу выложить полный фотоматериал...

[Сергей_Михайлович]

Вот от этого я старался уйти - от винтов и гаек.
Материал - фанера?

[Alexey]

Доброго времени Всем...
Материал не фанера а сталь листовая 1мм а поперечные вставки из винипласта.Да моя кабельная цепь очень трудоемкая.Нужно нарезать загнуть.Сделать профиль звена.Хоть она и короткая в дюжину звеньев но делал ее недели две.По 35 минут в обед.
Конечно пластик по эстетичнее смотриться.Но пока не знаю еще какой хороший клей выбрать.Для продолжительной работы новой цепи.
С уважением Алексей.

[Сергей_Михайлович]

Трение пластик-пастик незначительное, тем более нагрузками можно пренебречь.
Клей космофен (Cosmofen CA - цианокрилат), то же самое, что и суперклей в тюбиках по 3 г. Скеливает на ура пластики, пальцы и еще много чего.
Если этим клеем приклеишь, то за соединение можно не волноваться, потому-что если разрывать склеенное изделие, то отрыв будет не по стыку.
